Zrádné slunce i nenápadný lesk: Jaké jsou nejčastější chyby u kamerových systémů a jak jim předejít?

Optická kontrola a robotické vidění přinášejí do průmyslové automatizace obrovskou přesnost a rychlost. Přesto se v praxi stává, že systém, který roky fungoval bez jediného zaváhání, začne ze dne na den hlásit chybu. Kde bývá zakopaný pes? Většinou nejde o selhání softwaru nebo kamery, ale o souboj s fyzikou.

Ing. Aleš Maceček, ředitel společnosti EOLA a dlouholetý vývojář kamerových systémů, popisuje nejčastější úskalí z praxe a ukazuje, jakým chybám se při vývoji a provozu vyhnout.

Chyba č. 1: Podcenění okolního osvětlení

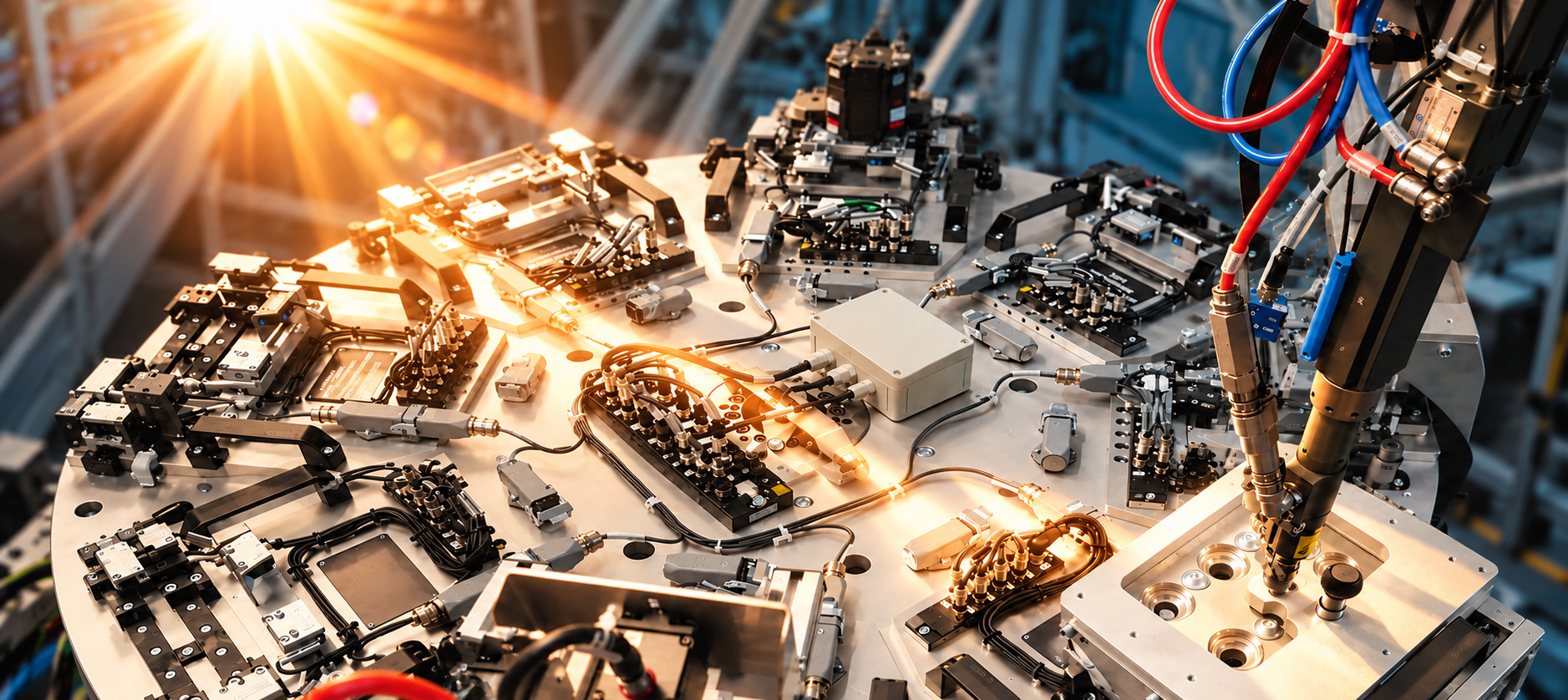

Jedním z nejzrádnějších faktorů při instalaci kamerového vidění bývá okolní prostředí tovární haly. Systém nainstalovaný a zprovozněný v listopadu může po celou zimu fungovat na sto procent, ale v březnu začne linka nečekaně vykazovat chybovost.

„Příčinou bývá nízké jarní slunce svítící z okna přímo pod kameru pod specifickým úhlem, který v zimě vůbec nenastával,“ vysvětluje Aleš Maceček.

Jak tomu předejít? Správný integrátor řeší okolní osvětlení již při prvotním návrhu. Řešením bývá buď fyzické stínění kamerové buňky, nebo volba specifických vlnových délek světla, které je vůči běžnému dennímu svitu imunní.

Chyba č. 2: Ignorování změn povrchu a odrazivosti materiálu

Dalším typickým úskalím je nečekaná změna optických vlastností zpracovávaného dílu. Pokud výkresová dokumentace uvádí u plastového krytu pouze strohé označení „černý plast“ a dodavatel granulátu změní složení směsi, díl může zničehonic změnit povrch z matného na lesklý. Pro lidské oko jde o nepatrný detail, ale pro kamerový systém se zásadně změní odrazivost světla.

„Zákazník pak často reaguje slovy, že systém z ničeho nic přestával fungovat a chybu vidí u nás. Přitom algoritmus funguje stále stejně, jen se změnila fyzikální podstata vstupu,“ popisuje zkušenost z praxe Aleš Maceček.

Chyba č. 3: Chybějící archivace snímků a referenčních dat ze začátku projektu

Když zákazník tvrdí, že se na vstupu nic nezměnilo, dostává se integrátor bez dat do patové situace. Podcenění archivace snímky kamery a naměřených hodnot z doby uvádění stroje do provozu je zásadní chybou, která znemožňuje rychlou diagnostiku.

Jak tomu předejít? Zkušení vývojáři ukládají referenční snímky přímo ze zprovoznění linky. Srovnávací analýzou původního a současného snímku lze okamžitě doložit, že vizuální vlastnosti materiálu se posunuly, a systém je nutné opticky nebo softwarově přizpůsobit novému typu granulátu.

FAQ

Proč může kamerový systém ve výrobě začít náhle chybovat, i když předtím fungoval bez problémů?

Příčinou nemusí být chyba kamery ani softwaru. Často se změní podmínky v okolí – například úhel dopadajícího slunečního světla, intenzita osvětlení nebo odrazivost povrchu kontrolovaného výrobku.

Jak zabránit tomu, aby okolní světlo ovlivňovalo kamerové vidění?

Okolní osvětlení je potřeba řešit už při návrhu systému. Pomoci může fyzické zastínění kamerové buňky, vhodně navržené vlastní osvětlení nebo použití specifických vlnových délek, které omezí vliv běžného denního světla.

Proč je u kamerových systémů důležité archivovat referenční snímky?

Referenční snímky umožňují porovnat původní stav při uvedení zařízení do provozu s aktuální situací. Díky tomu lze rychle zjistit, zda se změnil například povrch materiálu, osvětlení nebo jiný vstupní parametr, a přesněji určit příčinu chyby.
