Co je robotické vidění a jak mění automatizaci výroby? Kompletní průvodce

Moderní automatizace výroby se dnes již neobejde bez technologií, které dokážou v reálném čase analyzovat a vyhodnocovat vizuální data. Zatímco dříve vykonávaly mechanické buňky a jednoúčelové stroje slepé pohyby po pevně definované dráze, nástup kamerových systémů přinesl do továrních hal zásadní posun. Průmyslové kamery dávají strojům obrazně i doslova „oči“. Jak funguje intuitivní vidění v praxi, kde všude nahrazuje lidský zrak a proč se bez něj neobejde pokročilý picking ani stoprocentní kontrola kvality?

Od slepých pohybů k inteligentní orientaci v prostoru

Tradiční průmyslová automatizace stála dlouhá léta na přesně naprogramovaných trajektoriích. Pokud měl robot odebrat součástku z pásu, musel být daný díl polohován s přesností na desetiny milimetru do mechanického zakladače. Jakákoliv odchylka znamenala zastavení linky nebo kolizi.

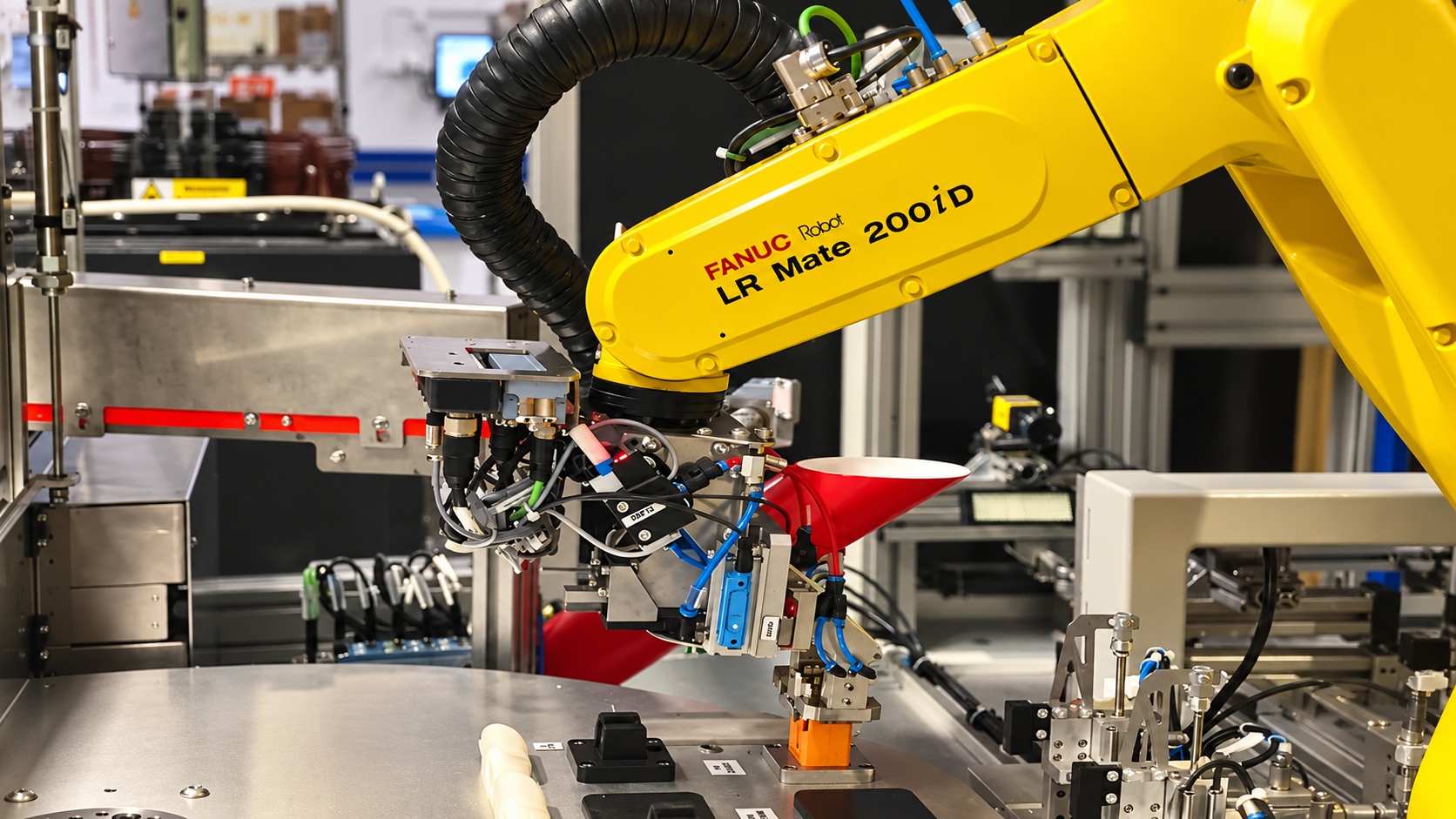

Dnes je situace jiná. Propojení robotických ramen s kamerovými systémy přineslo koncept, kdy se robot nepohybuje v prostoru slepě, ale dokáže se samostatně rozhodovat na základě obrazových dat. „Základní podstata robotického vidění spočívá v tom, že robot dokáže sám výrobek najít, zaměřit a přesně umístit tam, kde je potřeba,“ vysvětluje Aleš Maceček, ředitel společnosti EOLA a programátor kamerových systémů. Právě toto intuitivní vidění umožňuje linkám pružně reagovat na proměnlivé podmínky, různé varianty výrobků i nepřesně uložený materiál.

Čtyři hlavní pilíře využití kamerového vidění

Využití optické inspekce v průmyslu lze rozdělit do čtyř klíčových oblastí, z nichž každá řeší specifický problém ve výrobním procesu:

1. Optická kontrola kvality: Typickou aplikací je výstupní nebo mezioperační kontrola, kde kamera nahrazuje lidského operátora. Systém vyhledává estetické i funkční vady – od poškrábaných povrchů přes deformace a praskliny až po ověření kompletnosti balení či správné montáže. Na rozdíl od člověka dokáže kamera zkontrolovat stovky dílů za minutu bez ztráty pozornosti. Pro náročné geometrie se využívají i speciální optické sestavy se soustavami zrcadel, které umožňují zkontrolovat kompletní 360° obvod dílu v jediném snímku.

2. Měření a kontrola výkresových tolerancí: Zatímco lidský operátor musí namátkově odebrat díl a odnést ho na přeměření do metrologické laboratoře, kamerový systém zvládne rozměrovou inspekci přímo v taktu linky. Systém zkontroluje kóty, úhly či výkresové tolerance a vyřazení vadného kusu proběhne okamžitě.

3. Navádění robotů a inteligentní picking: Proces zvaný picking (a zejména jeho pokročilá varianta Bin Picking) spočívá v tom, že robot odebírá náhodně orientované nebo nasypané součástky z bedny, přepravky či ze zásobníku. Kamerový systém nejdříve vytvoří 2D nebo 3D obraz obsahu, vyhodnotí nejvhodnější kus k uchopení, propočítá trajektorii bezkolizního přístupu a navede úchopovou hlavici robota přesně na daný díl. Z procesu tak zcela odpadá nutnost drahého a složitého mechanického předpolohování.

4. Čtení kódů, textů a speciální aplikace: Nezbytnou součástí sledovatelnosti výroby je čtení čárových i DataMatrix kódů, sériových čísel nebo dat spotřeby. Kamery ověřují čitelnost textů (OCR/OCV) tištěných laserem či inkoustem na nejrůznějších materiálech.

Lidské oko vs. průmyslová kamera: V čem spočívá hlavní výhoda?

Často vzniká otázka, proč investovat do složitých optických systémů, když má člověk přirozeně vynikající schopnost rozpoznávat vzory. Odpověď leží v biologických limitech lidského organismu. „Kamerový systém není unavený, nemá špatný den a stále se dívá přesně tam, kam má,“ zdůrazňuje Aleš Maceček. Podle něj navíc kamery pro strojové vidění zvládají úkoly, které jsou pro člověka na lince nepředstavitelné: „Kromě běžné vizuální kontroly kvality dokáže kamerový systém v ostrém taktu výroby – například každých 5 sekund na díl – proměřovat i přesné výkresové tolerance. To je věc, kterou by operátor s posuvným měřidlem na lince fyzicky nezvládl.“

Souboj s fyzikou: Světlo jako klíčový prvek úspěchu

Stavba spolehlivého kamerového systému není pouze o volbě rozlišení kamery a chytrého softwaru. Největší alchymií v praxi zůstává práce se světlem a fyzikálními vlastnostmi materiálů.

Jednoúčelové stroje a kamerové systémy: Jak vypadá moderní koncept?

V minulosti byly jednoúčelové stroje stavěny čistě na mechanickém principu – pneumatické válce, pevné dorazy, vačkové mechanismy. V současné automatizaci výroby se však mechanika a optika propojuje do jednoho celku. „Udělat dnes čistě mechanický stroj bez jediného kamerového snímače je u nás v EOLE spíše výjimkou. Optická inspekce se stala přirozeným standardem moderních zařízení,“ potvrzuje z praxe Aleš Maceček. Pokud automatizace zahrnuje kamerové vidění, stává se zařízení univerzálnějším, snadněji přenastavitelným na nový typ výrobku a především poskytuje cenná data o stabilitě celého výrobního procesu.
