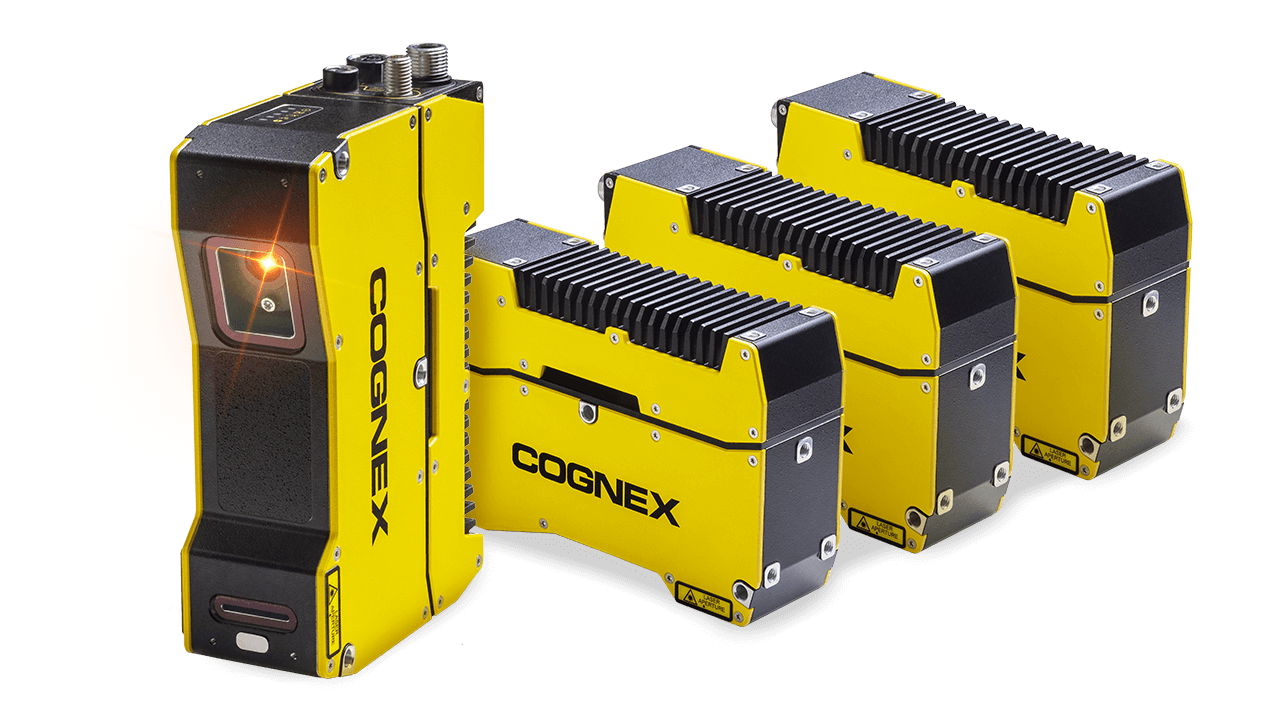

3D-L4000SÍLA 3D INSPEKCÍ V IN-SIGHT PROSTŘEDÍ
- Kombinace vysoce výkonné inteligentní 2K kamery a modré laserové optiky bez skvrn
- Kompaktní řešení 3D kontroly bez nutnosti externího počítače
- Široká sada 3D nástrojů v prostředí založeném na In-Sight Spreadsheet
In-Sight 3D-L4000 kombinuje technologii 3D posuvného laseru s inteligentní kamerou. Systém díky patentované modré optice získává vysoce kvalitní 3D obraz, který je vyhodnocen komplexní sadou 3D nástrojů bez nutnosti použití externího počítače. IS 3D-L4000 umožňuje pracovat přímo se skutečným 3D obrazem a tím zvyšuje přesnost výsledků a rozšiřuje možnosti kontrol. Všechny tradiční nástroje 3D vidění (hledání rovin a výšek) i nové nástroje kontroly navrženy pro skutečný 3D prostor (PatMax3D) se nastavují ve známém a robustním prostředí SpreadSheet.
PŘEHLED MODELŮ

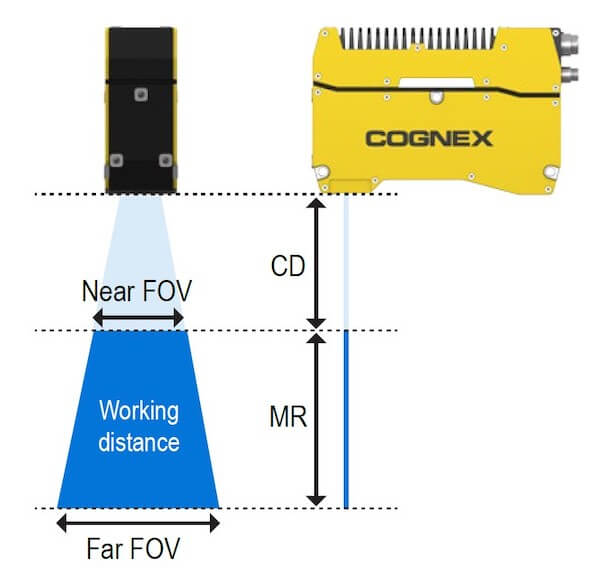

| IS3D-L4050 | IS3D-L4100 | IS3D-L4300 | |
| Clearance distance (CD)(mm) | 92 | 130 | 180 |
| Near field of view (mm) | 55 | 75 | 95 |
| Far field of view (mm) | 90 | 180 | 460 |
| Measurement range (MR)(mm) | 106 | 235 | 745 |
| Laser class | 2M | ||
| X resolution (mm) | 0.0302 - 0.0495 | 0.0417 - 0.099 | 0.0542 - 0.2604 |
| Z resolution (mm) | 0.0025 - 0.0069 | 0.0044 - 0.0259 | 0.0069 - 0.1475 |
navrženo
pro skutečný
3D prostor
pro skutečný
3D prostor
MODRÝ LASER A REÁLNÉ 3D DATA
Patentovaný modrý laserový optický systém řady 3D-L4000, umožňuje kamerovému systému pořizovat snímky ve vyšší kvalitě než tradiční laserové 3D senzory. Navíc systém umožňuje pracovat se skutečným 3D obrazem a tím zvyšuje přesnost výsledků a rozšiřuje možnosti kontrol.
extract sphere zoomed in
extact cylinder zoomed out

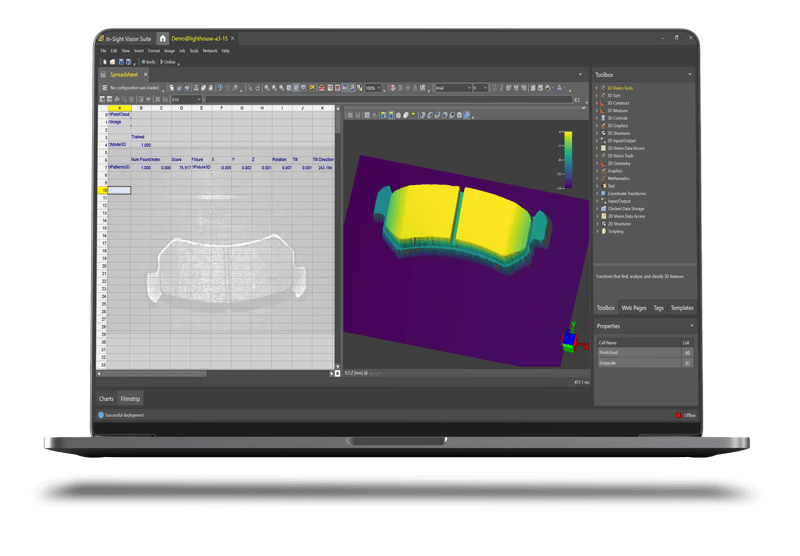

SNADNÝ VÝVOJ APLIKACE V IN-SIGHT SPREADSHEET
Intuitivní rozhraní poskytuje snadný vývoj aplikace bez nutnosti programování. Celá řada I/O a komunikačních funkcí zjednodušuje integraci v automatizaci. Díky kombinaci 2D a 3D nástrojů lze řešit širší škálu aplikací.
